钢结构抗滑移试件制作图

添加时间:2019-4-19

    随着工业与民用建筑业的发展,各种复杂而大型的工程建筑物日益增多,工程建筑物的兴建,改变了地面原有的状态,并且对于建筑物的地基施加了一定的压力,这就必然会引起地基及周围地层的变形。为了保证建筑物的正常使用寿命和建筑物的安全,并为以后的勘察设计施工提供可靠的资料及相应的沉降参数,建筑物沉降监测的必要性和重要性愈加明显。
    考虑到建筑物变形对人们的生产生活造成的巨大危害,我们辽宁格瑞建材实验检测有限公司(以下简称“格瑞检测”)投入大量的资金和精力,招聘了专业的技术型人才,认真研究了关于建筑物以及基坑沉降的监测试验方法,并能够针对具体的施工工程制定严密的监测计划。
    现行业规定,高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降监测。特别是在高层建筑物施工过程中,应利用沉降监测来加强过程监控,指导合理的施工工序,预防在施工过程中出现不均匀沉降,及时反馈信息,为勘察设计施工部门提供详尽的一手资料,避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝,造成巨大的经济损失。
近日,应某商业城委托,我方格瑞检测参与了其基坑施工的沉降监测。
    整个商业城工程是在特定地理位置挖设16米深地下作为商场,并在基础上加盖六层建筑。而所在施工位置东、西两侧均有相邻的高层建筑,基坑南侧还有重要的公公交通设施。为了保证施工的正常进行,也不危及周围建筑,施工方已经在基坑周围设立支护桩,但为了安全起见,我方格瑞检测根据现场勘测的具体情况,制定了几个重点监测点,具体监测点布设如图1所示。

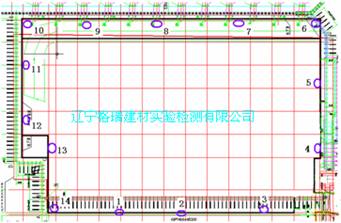

1  监测点布设示意图


在商业城基础施工期间,基坑周围虽然增设了支护桩,但7号监测点仍多日连续发生严重偏移。7号点在工程现场的具体位置如图2和图3所示。

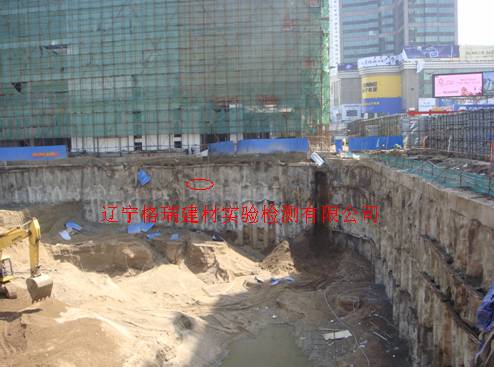

图2  7号监测点在基坑东侧的具体位置

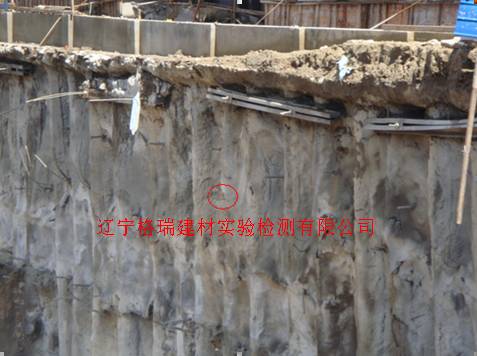

图3  7号点监测棱镜图示

我方格瑞检测根据中华人民共和国行业标准JGJ/T8-97《建筑变形测量规程》中建筑变形测量的等级及其精度要求,对其作出了精准的测量,自2011年08月12日至2011年09月02日期间其每日变化量远远超过其施工要求的0.3mm,2011年09月02日下午,经建设单位、监理单位以及施工单位开会研究,制定了安全有效的防护措施,使得之后的检测数据趋于平缓。其具体监测数据如图5所示。

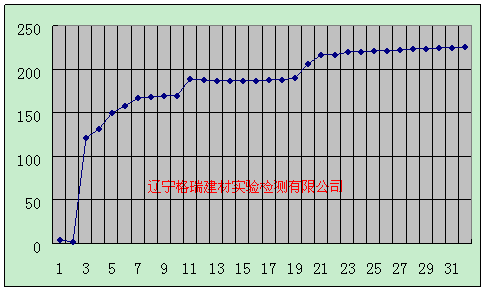

图5  7号监测点监测数据走势

到2011年9月2日为止,7号点位置施工现场出现了严重的地面沉降,现场拍摄照片如图6所示。

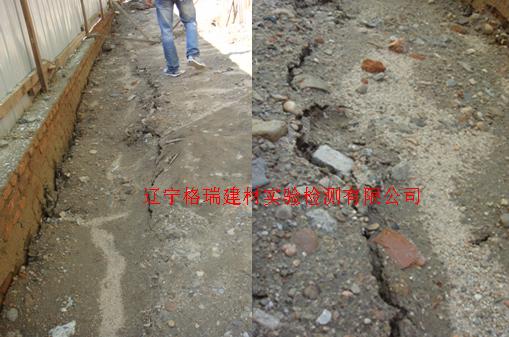

图6  施工现场沉降图片
我方格瑞检测以报表形式每天向建设单位、监理单位以及施工单位汇报各监测点变形情况,在7号点的问题上,建设单位、监理单位以及施工单位及时开会研究,并制定了安全有效的防护措施,在变形点设定了加固方案,及时遏止了7号点的继续变形。若我方格瑞检测没有监测或者对方没有及时采取措施,7号点位置极有可能当时就出现坍塌和滑坡,其后果及造成的损失将无法估量。在方格瑞检测及时出具监测数据,在2011年09月28日至2011年10月03日,我方再次监测到7号点变形严重,并及时通知给某商业城方面相关负责人,其监测数据如下图7所示。

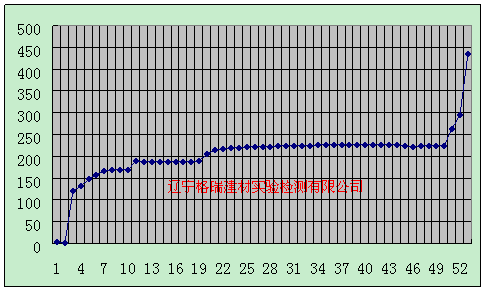

图7   7号点坍塌前的监测数据

虽然我方格瑞检测及时提醒了商业城方面,他们也采取了措施,但连日来的施工及降雨对7号点造成了严重的影响,在2011年10月3日夜里,7号点位置发生了坍塌,好在之前我方的善意提醒,在施工现场没有布设人员及重要设备,否则后果将不堪设想。坍塌事故前后现场拍摄图片如图8、图9所示。

图8  7号点位置坍塌前现场

图9   7号点位置坍塌现场目前,我方格瑞检测仍在对某商业城其他点进行监测,并提高了监测频率,每天及时将数据提供给对方,希望对其施工有所帮助和并降低事故的发生率。沉降监测是预防和控制沉降最有力的手段之一,现在主要进行的沉降监测主要为地面沉降监测和建筑物沉降监测,良好的基坑施工对今后的建筑安全也有着至关重要的影响,不论地面还是建筑物的沉降现在都威胁着我们社会主义的发展建设,加强地质灾害的防治管理,坚持地面沉降监测与研究,坚持高层建筑物的沉降监测与研究,最大限度的控制沉降事故的发生,关系到人民生活质量的提高和经济建设的可持续发展,利在当代,功在千秋。
